Проектируем и изготавливаем грузоподъёмные траверсы под ваши грузы и режим работы: линейные, Н-образные, Т-образные, рамные и спредеры. Расчёт на прочность, испытания нагрузкой 1,25×г/п, паспорта и протоколы ВИК/УЗК. Полная совместимость с крановыми системами Ролтэк. Собственное производство в Ломоносове. Фиксированная цена и сроки — в договоре.
Траверса грузоподъёмная — это грузозахватное приспособление, которое служит промежуточным звеном между крюком крана и грузом. Траверса распределяет нагрузку по точкам захвата, уменьшает угол строповки и предотвращает деформацию длинномерных грузов при подъёме. Применяется для перемещения труб, листового металла, контейнеров, рулонов, балок и крупногабаритных конструкций.
Компания GlobalTech изготавливает траверсы на заказ по чертежам заказчика или по собственному проекту. Расчёт на прочность и устойчивость, испытания статической нагрузкой 1,25×г/п, динамической — 1,1×г/п. На каждое изделие оформляем паспорт, протоколы испытаний и сертификаты на металл. Грузоподъёмность — от 0,5 до 100 т. Лёгкие траверсы до 2000 кг совместимы с крановыми системами Ролтэк. Тяжёлые траверсы — под классические мостовые и козловые краны.
Траверсы изготавливаются на собственном производстве в Ломоносове: резка, сварка, антикоррозийная защита (грунт + эмаль или горячее цинкование). Контроль качества — визуально-измерительный (ВИК) и ультразвуковой (УЗК). Полный цикл — от расчёта до сдачи с исполнительной документацией.
Каталог включает пять типов грузоподъёмных траверс. Цены указаны за базовую комплектацию — итоговая стоимость рассчитывается под ваш груз, габариты и режим работы. Траверсы изготавливаются по чертежам заказчика или по проекту нашего конструкторского отдела.
| Тип траверсы | Конструкция | Грузоподъёмность | Назначение | Цена от |
|---|---|---|---|---|
| Линейная | Однобалочная с центральной проушиной | 500–2000 кг | Подъём длинномерных грузов за две точки | 50 000 ₽ |
| Н-образная | Две балки + поперечина | 500–2000 кг | Подъём широких грузов за четыре точки | 65 000 ₽ |
| Т-образная | Балка + центральная стойка | 500–2000 кг | Подъём со смещённым центром тяжести | 55 000 ₽ |
| Рамная | Замкнутая рама | 500–2000 кг | Подъём листового металла, плит, панелей | 60 000 ₽ |
| Спредер | Раздвижная балка | 500–2000 кг | Подъём контейнеров и крупногабаритных грузов | 70 000 ₽ |
| Специальная (под конкретный груз) | Проектирование под нестандартный груз: лопатки турбин, валы, листы, трубы. 3D-модель, расчёт на прочность | до 100 т | Нестандартные грузы по проекту | от 120 000 ₽ |
Цены ориентировочные, от 50 000 ₽ для линейной траверсы базовой комплектации. Итоговая стоимость зависит от грузоподъёмности, длины, типа захвата и режима работы. Получите точный расчёт — бесплатно.
Однобалочная конструкция с центральной проушиной для подвеса на крюк крана и двумя точками крепления груза по концам балки. Применяется для подъёма длинномерных грузов: труб, балок, профилей, пакетов. Распределяет нагрузку на две точки, уменьшает угол строповки и предотвращает изгиб груза. Грузоподъёмность 500–2000 кг, длина — по чертежу заказчика.

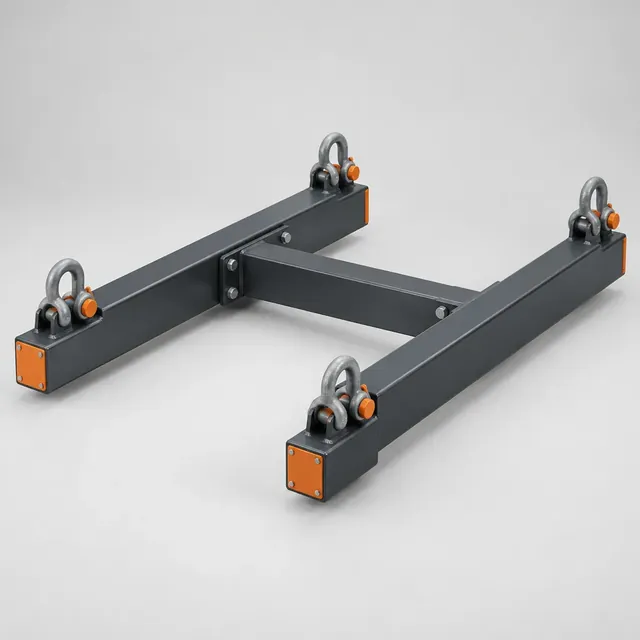

Две параллельные балки, соединённые поперечиной. Четыре точки захвата обеспечивают равномерное распределение нагрузки при подъёме широких и габаритных грузов: листового металла, плит, панелей, контейнеров. Грузоподъёмность 500–2000 кг.
Балка с центральной вертикальной стойкой. Применяется для грузов со смещённым центром тяжести, когда точка подвеса не совпадает с геометрическим центром груза. Обеспечивает горизонтальный подъём без перекоса. Грузоподъёмность 500–2000 кг.
Замкнутая прямоугольная рама. Применяется для подъёма листового металла, железобетонных плит, панелей и плоских грузов. Рама охватывает груз по периметру, обеспечивая равномерный захват без деформации. Грузоподъёмность 500–2000 кг.

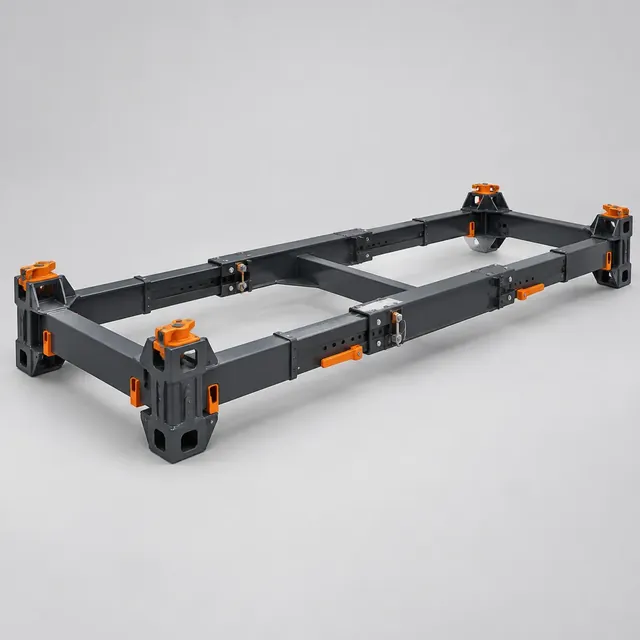

Раздвижная траверса с регулируемым размахом балок. Применяется для подъёма контейнеров, крупногабаритных грузов и грузов с переменной шириной. Раздвижная конструкция позволяет адаптировать траверсу под разные габариты без замены. Грузоподъёмность 500–2000 кг.
Подобрать тип под ваш грузКроме траверс, GlobalTech изготавливает грузозахватные приспособления (ГЗП) полного цикла: захваты под форму и материал груза, строповые узлы и узлы сопряжения с крановыми системами Ролтэк. Каждое изделие рассчитывается на прочность, проходит испытания и комплектуется паспортом.
Механические и электромагнитные захваты под форму и материал груза. Подбор под габариты и режим работы.
Документы: паспорт изделия, сертификаты, протоколы испытаний.
Сварные и болтовые строповые узлы для соединения траверсы с грузом. Расчёт коэффициента запаса прочности. Испытания статической нагрузкой 1,25×г/п.
Документы: паспорт, протокол испытаний, ведомость комплектации.
Заказать расчёт захватаТраверсы применяются везде, где нужно поднять длинномерный, габаритный или асимметричный груз без деформации. Вот типовые задачи, которые мы решаем:
Линейная траверса для подъёма труб и металлопроката. Распределение нагрузки на две точки предотвращает изгиб длинномерных грузов. Длина — по габариту груза.
Рамная или Н-образная траверса для подъёма листового металла. Равномерный захват по периметру или четырём точкам — без деформации листа.
Спредер для подъёма контейнеров. Регулируемый размах балок адаптируется под ширину контейнера — от 10 до 40 футов.
Рамная траверса для подъёма плит и панелей. Охват по периметру, равномерная нагрузка на все точки захвата.
Специальная траверса для рулонов с захватами под цилиндрическую форму груза. Подъём за внутренний или внешний диаметр рулона.
Траверса на заказ по чертежам заказчика. Расчёт под центр тяжести, габариты и режим работы конкретного груза.
Траверсы GlobalTech проектируются с учётом совместимости с лёгкими крановыми системами Ролтэк (ЛКС и МКС). Грузоподъёмность траверсы подбирается под грузоподъёмность крана: для ЛКС до 2000 кг, для МКС до 1000 кг. Узлы сопряжения согласуются с типом тали и крепёжными элементами крановой системы.
Заказываете крановую систему и траверсу вместе — получаете согласованное решение в одном договоре: кран, эстакада, траверса, захваты и строповые узлы. Один поставщик, одна гарантия, одна точка ответственности.
Каждую траверсу ведём от расчёта до сдачи с исполнительной документацией. Полный цикл — в одном договоре, с фиксированной ценой и сроками.
Считаем прочность, устойчивость, прогиб. Разрабатываем КМ/КМД-документацию. Учитываем центр тяжести груза, габариты и режим работы.
Изготовление на собственном заводе в Ломоносове: резка, сварка, антикоррозийная защита (грунт + эмаль или горячее цинкование). Контроль качества — ВИК и УЗК.
Статические испытания нагрузкой 1,25×г/п. Динамические — 1,1×г/п. Оформляем протоколы испытаний.
Паспорт изделия, сертификаты на металл, акты скрытых работ, исполнительная схема. Полный пакет — на каждое изделие.
Траверсы и грузозахватные приспособления изготавливаем в соответствии с действующими нормативными документами. Испытания — по ФНП № 461. Это не формальность — это гарантия того, что оборудование пройдёт любые проверки Ростехнадзора, а персонал будет в безопасности.
Запросить документы на изделиеКаждая траверса проектируется с нормированным запасом прочности и подтверждается испытаниями. Ниже — расчётные параметры и нормативные документы, на которые мы опираемся.
| Параметр | Значение | Норматив |
|---|---|---|
| Марка стали | Ст3сп, 09Г2С | ГОСТ 380, ГОСТ 19281 |
| Запас прочности (статика) | 1,5 | ГОСТ 34228 |
| Запас прочности (циклика) | 2,0 | ГОСТ 34228 |
| Допустимый прогиб | 1/400 от длины | РД 10-33 |
| Испытательная нагрузка | 1,25 × грузоподъёмность | ФНП № 461 |
| Климатическое исполнение | У1, УХЛ1 (−40°C) | ГОСТ 15150 |
Цена траверсы зависит от типа конструкции, грузоподъёмности, длины и типа захвата. Мы изготавливаем траверсы на заказ — каждое изделие рассчитывается под конкретный груз и режим работы. В стоимость включены: расчёт на прочность, изготовление, испытания и полный пакет документов.
Цены указаны за базовую комплектацию. Дополнительные опции — переставные обоймы, телескопические балки, магнитные захваты, горячее цинкование — рассчитываются индивидуально. Чтобы узнать точную стоимость траверсы под ваш груз — рассчитайте онлайн или запросите КП.
Строп поднимает груз за счёт натяжения ветвей — при этом возникает угол строповки, который увеличивает нагрузку на строп и сжимает груз. Траверса распределяет нагрузку через жёсткую балку: угол строповки минимален или отсутствует, нагрузка передаётся без сжатия груза. Для длинномерных и хрупких грузов траверса безопаснее стропа.
Для труб применяется линейная траверса с двумя точками захвата по концам балки. Длина траверсы подбирается под длину трубы: точки захвата располагаются так, чтобы труба не прогибалась под собственным весом. Для труб большого диаметра — траверса с захватами под цилиндрическую форму груза.
Грузозахватные приспособления, включая траверсы, подлежат учёту и испытаниям согласно ФНП № 461. Мы оформляем полный пакет документов: паспорт изделия, протоколы испытаний (статических 1,25×г/п и динамических 1,1×г/п), сертификаты на металл. С этим пакетом траверса проходит любые проверки.
Да. Изготавливаем траверсы по чертежам заказчика или по проекту нашего конструкторского отдела. Если чертежей нет — достаточно описать груз (габариты, вес, центр тяжести) и условия работы, и мы разработаем проект с нуля.
Для листового металла применяется рамная или Н-образная траверса с захватами для листа (вертикальными или горизонтальными). Рамная траверса охватывает лист по периметру, Н-образная — за четыре точки. Выбор зависит от размеров листа и режима работы.
Срок изготовления типовой линейной траверсы — от 10 рабочих дней. Сложные конструкции (Н-образные, рамные, спредеры) — от 15 рабочих дней. Сроки фиксируем в договоре. Испытания и документация включены в общий срок.
Стандарт: −40°C до +40°C (У1). Для низких температур: сталь 09Г2С, −60°C (УХЛ1). Для высоких — по спецзаказу.
Да. Каждая траверса проходит статические испытания нагрузкой 1,25×г/п и динамические — 1,1×г/п. Результаты оформляются протоколом испытаний. Без испытаний траверса не сдаётся — это требование ФНП № 461.
Опишите груз и условия работы — инженер подберёт тип траверсы, рассчитает стоимость и сроки. КП за 24 часа. Выезд по СПб и ЛО — бесплатно.
