Кейсы внедрения крановых систем — реализованные проекты в Санкт-Петербурге

Задача

Автосервис на 4 поста не имел штатного подъёмника для снятия двигателей. Механики использовали гидравлический домкрат и ручной труд — снятие двигателя занимало до 40 минут, был риск повреждения узлов и травм персонала. Требовалось решение без капитальной реконструкции помещения и без подъёма перекрытия.

Решение

Установили настенный консольный кран 500 кг с вылетом стрелы 4 м. Кран закреплён на несущей стене рядом с подъёмником. Электрическая таль с цепным механизмом. Монтаж выполнен за 1 день без остановки работы автосервиса — кран установлен в выходной.

Результат

• Время снятия/установки двигателя сократилось с 40 до 15 минут (−62%)
• Полностью исключён ручной подъём тяжёлых узлов — риск травм устранён
• Пропускная способность поста выросла на 30% — 8–9 машин в день вместо 6
• Окупаемость — 7 месяцев за счёт роста выручки поста

Задача

Склад запчастей площадью 1200 м² обслуживал вилочный погрузчик, которому требовались проходы шириной 3,5 м между стеллажами. Это «съедало» 30% площади склада. Штучные грузы весом до 1,5 т перемещались вручную и погрузчиком — медленно и с риском повреждения стеллажей. Нужно было поднять перемещение грузов под потолок и освободить пол.

Решение

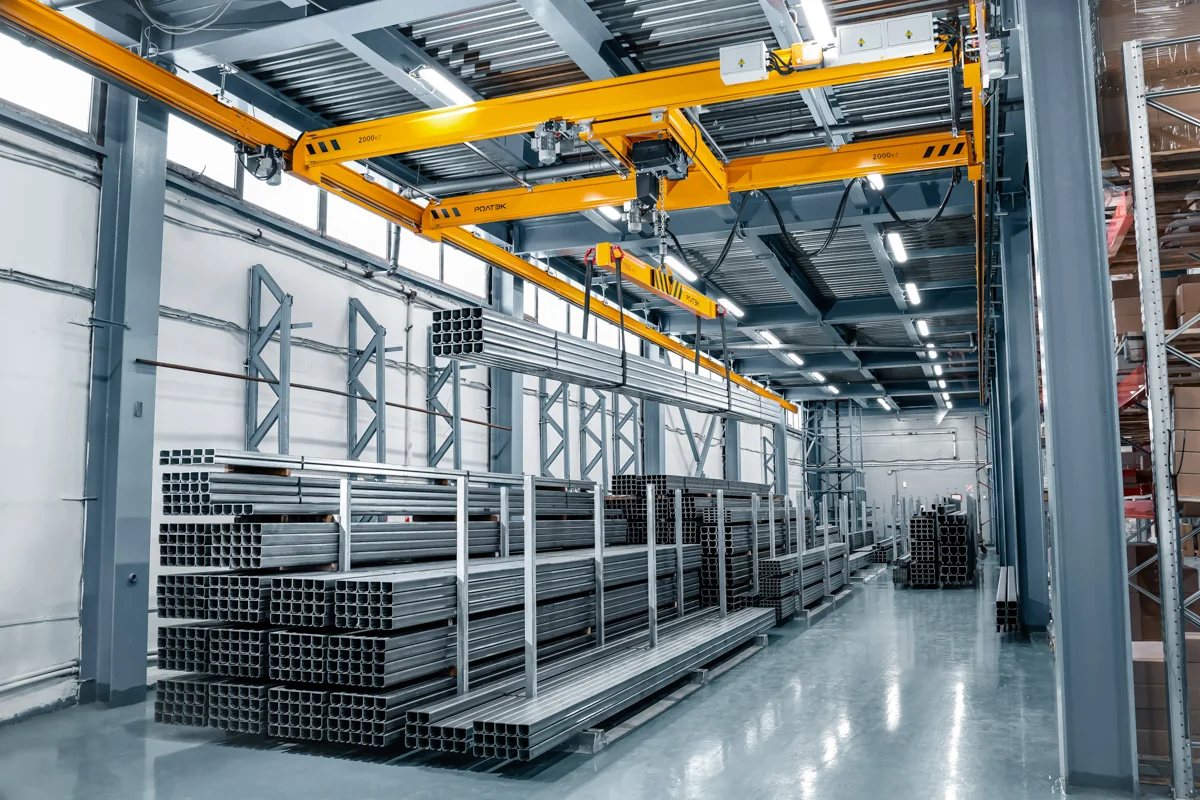

Спроектировали и смонтировали мостовую крановую систему МКС 2000 кг с пролётом 10 м и длиной путей 36 м — вдоль всего центрального прохода. Подвесные пути закреплены на несущих фермах перекрытия. Электрическая таль с радиоуправлением. Проход между стеллажами сужен до 1,5 м — кран забирает и ставит грузы прямо на верхние ярусы. Монтаж за 5 дней в три этапа: крепление путей (2 дня), установка моста и тали (1 день), пусконаладка (2 дня).

Результат

• Полезная площадь склада выросла на 22% — проходы сужены с 3,5 до 1,5 м
• Вилочный погрузчик выведен из эксплуатации — экономия на аренде и ТО
• Время отбора и установки груза на верхний ярус сократилось с 12 до 3 минут
• Окупаемость — 14 месяцев за счёт высвобождения складских площадей

Задача

Складской цех площадью 840 м² разделён на 6 функциональных зон: приёмка, сортировка, временное хранение, отгрузка, зона возврата и зона негабарита. Грузы до 800 кг перемещались между зонами вручную и электрокаром, который не мог одновременно обслуживать несколько зон. Требовалась крановая система, которая охватит все 6 зон и позволит параллельно работать с грузами в разных частях цеха.

Решение

Спроектировали и смонтировали две независимые мостовые крановые системы ЛКС 1000 кг каждая — по одной на каждый пролёт склада. Пролёт 7 м, длина путей 30 м. Каждая система со своей электрической талью и радиопультом — операторы могут работать в двух зонах одновременно, не мешая друг другу. Кран-балки пересекаются по краям — груз можно передать из одного пролёта в другой. Монтаж выполнен в три этапа за 7 дней: крепление подвесных путей (3 дня), установка кран-балок и талей (2 дня), пусконаладка и обучение (2 дня). Работа склада не останавливалась — монтаж в ночные смены.

Результат

• Две независимые системы — параллельная обработка грузов в двух зонах одновременно
• Время перемещения груза между зонами сократилось с 25 до 5 минут (−80%)
• Электрокар выведен из внутрицеховой логистики — экономия 18 000 ₽/мес на ТО и зарядке
• Пропускная способность склада выросла на 40% — с 60 до 84 заказов в смену
• Окупаемость — 16 месяцев

Задача

Склад электродвигателей в арендованном помещении: арендодатель запретил сверлить пол и крепить что-либо к фермам перекрытия. Электродвигатели весом до 1,8 т переставляли гидротележкой и домкратами — две смены на каждую загрузку фуры. Аренда скоро заканчивалась, вкладываться в капитальные конструкции не имело смысла. Нужен был кран, который решает задачу без единого болта в здании и переезжает вместе с производством.

Решение

Поставили мобильный козловой кран GTC-2 грузоподъёмностью 2000 кг: портальная рама на шести полиуретановых колёсах, электрическая таль с радиоуправлением. Кран не требует фундамента, креплений и согласований — катается по складу между стеллажами и ставит двигатели прямо с пола на стеллаж и в машину. Монтаж занял 3 часа: сборка рамы болтовыми соединениями, подвеска тали, пробное тестирование под нагрузкой. При переезде кран разбирается и собирается на новом месте за один день.

Результат

• Разгрузка фуры с двигателями сократилась с двух смен до 40 минут
• Ноль вложений в строительную часть — помещение арендованное, креплений нет
• Кран мобильный: переезжает на новый объект вместе со складом без демонтажных работ
• Окупаемость — 8 месяцев за счёт отказа от аренды крана-манипулятора для разгрузок

Теги: кран-балка для цеха, козловой кран GTC, мобильный кран для арендованного помещения

Задача

Пищевое производство в СПб — цех с низкими потолками 3,1 м. Груз — котлы с продуктом до 250 кг, 30 подъёмов в день. Ручная таль физически тяжела для операторов. Требования: нержавеющая сталь по санитарным нормам, защита IP54 для мойки под давлением, отсутствие открытой смазки. Стандартная ЛКС не помещалась по высоте — строительный габарит 280 мм «съедал» рабочую зону.

Решение

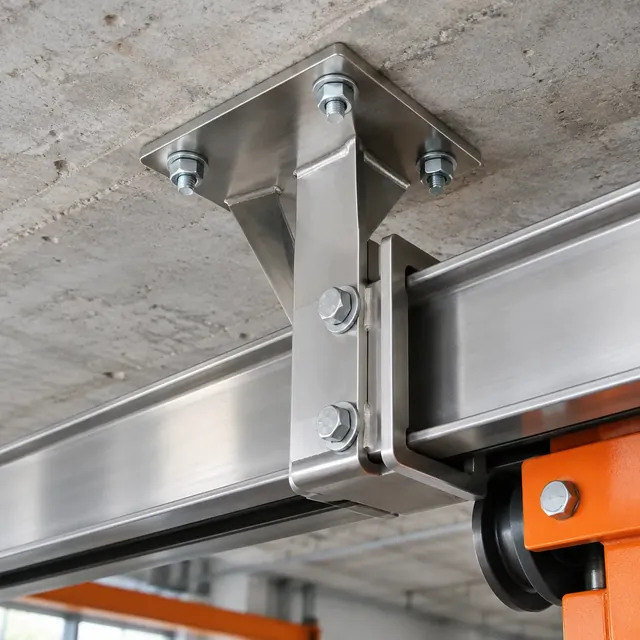

Установили микро-крановую систему (МКС) из нержавеющей стали AISI 304. Строительный габарит — 150 мм, помещается при потолке 3,1 м. Электрическая таль в нержавеющем корпусе с защитой IP54. Крепление путей — химические анкеры в бетонное перекрытие. Монтаж за 2 дня без сварки, без остановки производства — монтаж в выходные.

Результат

• Высота подъёма — 2,95 м (на 130 мм больше, чем дала бы ЛКС)
• Время подъёма — 8 секунд вместо 40 (электроталь ×5 быстрее ручной цепи)
• Усилие оператора — 0 кг (кнопка вместо 15 кг на цепи ручной тали)
• Санитарные нормы — полное соответствие: нержавейка, IP54, нет открытой смазки
• Окупаемость — 3,2 месяца за счёт роста производительности

Теги: МКС нержавейка, кран для пищевого производства, крановая система для низких потолков

Задача

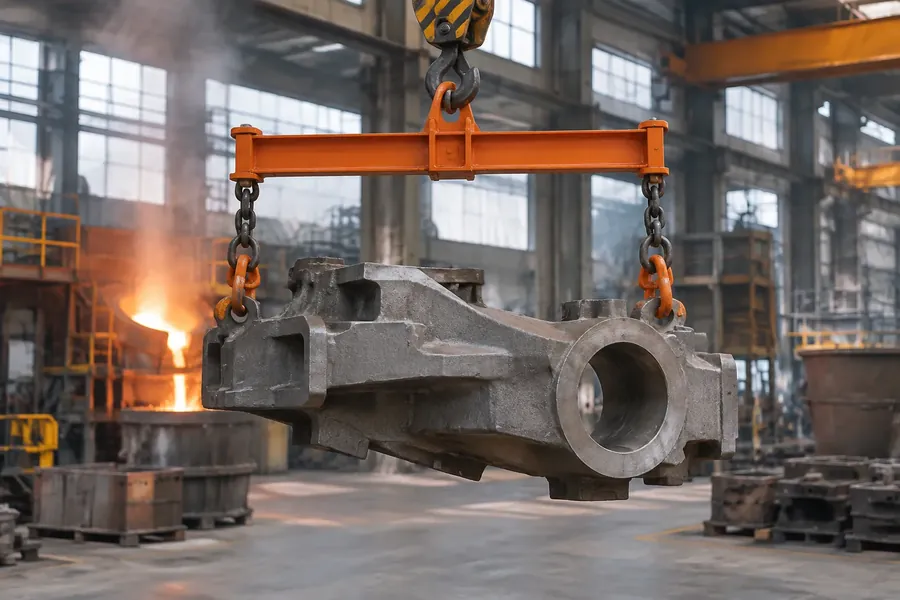

Литейный цех в СПб. Груз — литая деталь 1,5 т, габариты 2,4 × 1,2 м, центр тяжести смещён на 0,4 м от геометрического центра. Существующая строповка цепными стропами давала крен детали до 15° — риск выскальзывания и падения. Кран на объекте — ЛКС 2 т, пролёт 8 м. Нужна была траверса, которая компенсирует смещение центра тяжести и исключит крен.

Решение

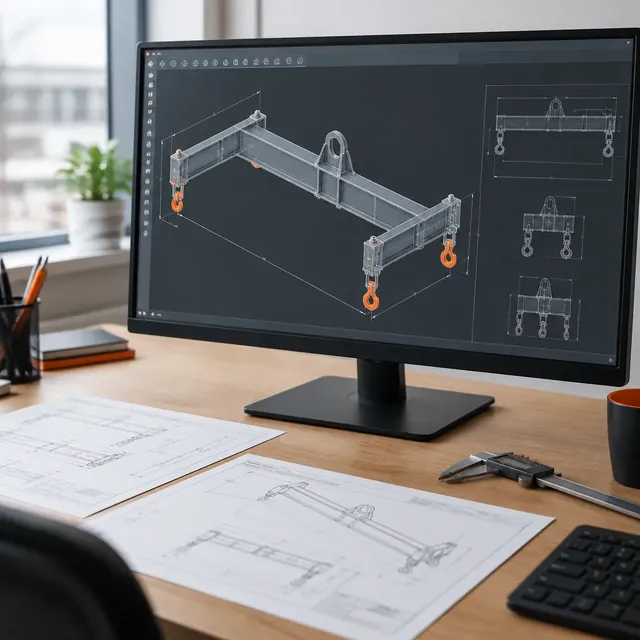

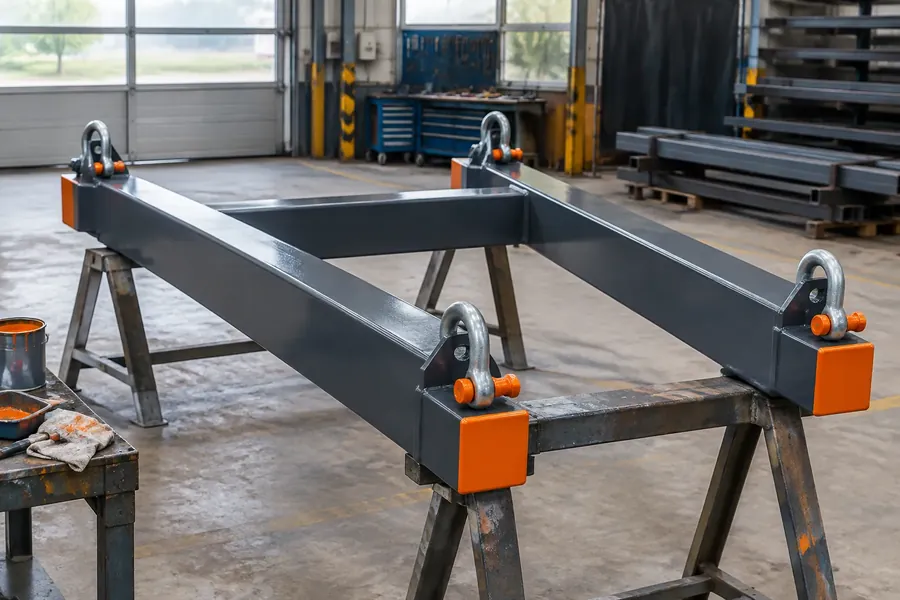

Спроектировали и изготовили Н-образную траверсу грузоподъёмностью 2000 кг (запас 25%). Длина — 2,4 м, 4 точки строповки с регулируемыми цепными захватами. Сечение — коробчатое 120×80×4, рассчитано на крутящий момент 800 кг·м. Балансир на главной балке компенсирует смещение центра тяжести. Испытания — 1,25 × 2000 = 2500 кг, выдержала. Изготовление на собственном производстве в Ломоносове за 10 дней.

Результат

• Крен детали при подъёме — 0° (было 15°)
• Время строповки — 2 минуты вместо 8 (×4 быстрее — больше не подбирают стропы)
• Точек строповки — 4 вместо 2
• Риск выскальзывания — исключён: падений за 8 месяцев эксплуатации — 0 (было 2 за предыдущие 8 месяцев)
• Срок изготовления — 10 дней на собственном производстве

Теги: траверса грузоподъёмная, Н-образная траверса, траверса для асимметричного груза

Задача

Сборочный цех в Ленинградской области — новое помещение без несущего перекрытия (ангар). Нужно поднимать сборочные узлы до 2 т на двух параллельных линиях сборки. Подвесная ЛКС невозможна — перекрытие не несущее. Требовался полный комплекс: несущая конструкция + крановые системы + грузозахват. Заказчик хотел одного подрядчика на весь проект — чтобы не искать отдельно эстакаду, краны и траверсу.

Решение

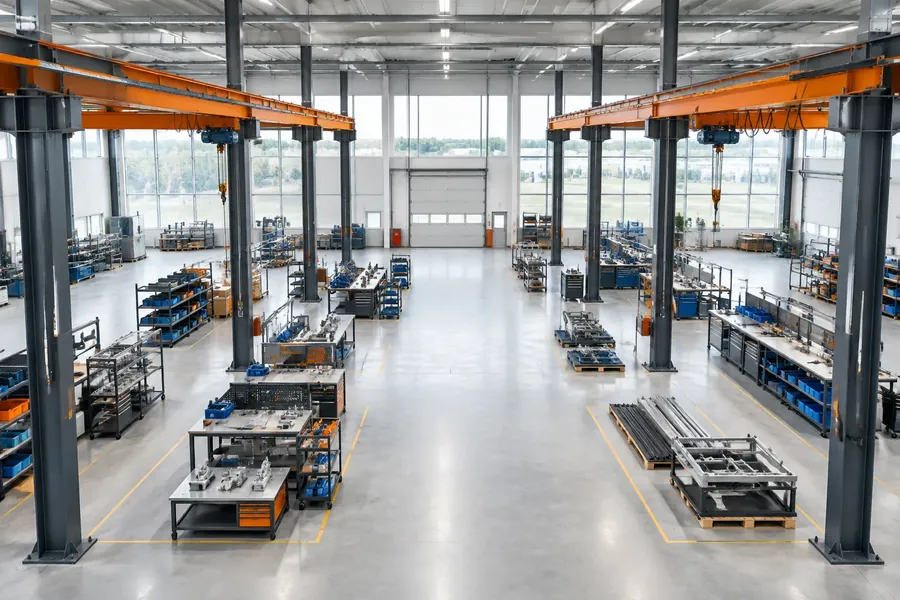

Спроектировали и смонтировали комплекс под ключ — один договор, один подрядчик. Крановая эстакада: 2 ряда колонн, пролёт 12 м, высота 6 м. Две параллельные ЛКС 2 т на эстакаде — каждая со своей электрической талью и радиопультом. Н-образная траверса 2 т для длинномерных узлов. Этапы: месяц 1 — проектирование, 3D-модель, расчёт нагрузок, согласование. Месяц 2 — изготовление эстакады и крановых систем на производстве в Ломоносове. Месяц 3 — монтаж эстакады, установка ЛКС, пусконаладка, испытания.

Результат

• Две параллельные линии сборки с независимыми кранами — операторы работают одновременно
• Один подрядчик — никаких проблем с совместимостью оборудования
• Эстакада + ЛКС + траверса — единый комплекс, единая гарантия 2 года
• Срок — 3 месяца от договора до запуска
• Радиопульт на каждой ЛКС — оператор на безопасном расстоянии от груза

Теги: крановая эстакада, ЛКС под ключ, комплекс кран + эстакада + траверса
